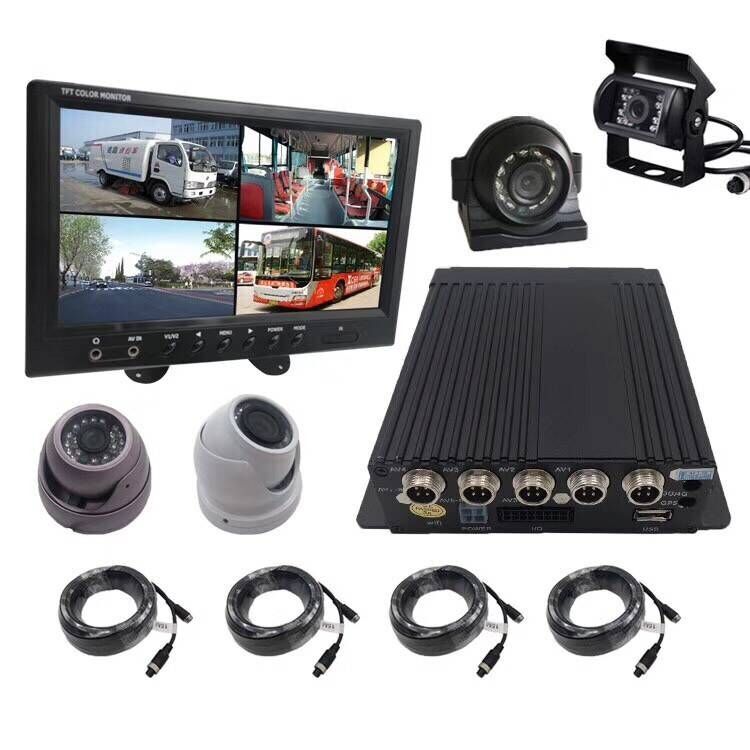

Σύστημα παρακολούθησης κάμερας οχήματος Εικονική οθόνη υψηλής ευκρίνειας αντίστροφη εικόνα 7 - ιντσών 9 - ιντσών 10,1 - ιντσών φορτηγό

Θέση εγκατάστασης: γενικά βρίσκεται στο παρμπρίζ και στον εσωτερικό καθρέφτη.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


Υπάρχουν πολλαπλές μεθόδους ταξινόμησης για τις υπάρχουσες κάμερες:Βάσει του αριθμού των φακών CMOS στην κάμερα ταξινομούμε σε μονοκοκλικούς και δικοκλικούς. Σύμφωνα με την προοπτική της κάμερας υπάρχουν ευρυκολικοί και ψαρομάτια.

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

Ο αριθμός των καμερών στην μπροστινή κάμερα δεν είναι σταθερός για παράδειγμα η Tesla είναι εξοπλισμένη με τρεις κάμερες
Προσωπική κάμερα στενού οπτικού πεδίου με μέγιστη απόσταση παρακολούθησης 250 μέτρων
Η κάμερα με κύριο οπτικό πεδίο με μέγιστη απόσταση παρακολούθησης 150 μέτρων
Καμερα ευρέος πεδίου θέσης με μέγιστη απόσταση παρακολούθησης 60 μέτρων

Η εμπρόσθια κάμερα είναι η βασική κάμερα του ADAS που καλύπτει την αναγνώριση αντικειμένων, οδικές πινακίδες κλπ. Ως εκ τούτου ο αλγόριθμος είναι περίπλοκος και το κατώφλι είναι υψηλό.


2. Κάμερα περιστροφής
Τοποθεσία εγκατάστασης: λογότυπα εμπρός και πίσω του οχήματος (ή κοντά) καθώς και ένα σύνολο φωτογραφικών μηχανών ενσωματωμένων στους αριστερούς και δεξιούς καθρέφτες οπίσθιας θέσης
Η κάμερα surround view, γνωστή και ως σύστημα παρακολούθησης πανοραμικής εικόνας, χρησιμοποιείται για τον εντοπισμό των σημάτων στάθμευσης, των συνθηκών οδικής κυκλοφορίας και των περιβαλλοντικών συνθηκών των οχημάτων.Χρησιμοποιεί εικόνες από πολλαπλές κάμερες για τη σύνδεση που παρέχει εικόνα 360 μοιρών του οχήματος.Λόγω της ανάγκης ανίχνευσης του περιβαλλοντικού ήχου του οχήματος, τοποθετείται γενικά σε θέσεις όπως το λογότυπο του οχήματος ή το σχάρο μπροστά από το όχημα.
Σχεδιακό διάγραμμα συστήματος παρακολούθησης εικόνας περιβάλλουσας θέσης
Η κάμερα surround view στο αυτοκίνητο Infiniti EX35 της Nissan που κυκλοφόρησε το 2007
Ένα ολοκληρωμένο σύστημα πολλαπλών καμερών με μπροστινή θέα και ορατότητα 360 μοιρών που ξεκίνησε από τον όμιλο Continental το 2019
Επί του παρόντος, η προώθηση και η περιβαλλοντική όραση είναι οι πιο ευρέως χρησιμοποιούμενες εφαρμογές φωτογραφικών μηχανών

3Κάμερα πλευρικής θέσης.
Θέση τοποθέτησης: στα αριστερά και στα δεξιά καθρέφτες ή κάτω από το σώμα του οχήματος
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
Κάμερα πλευρικής θέσης Tesla


4Κάμερα οπίσθιας θέσης.
Θέση εγκατάστασης: Γενικά τοποθετείται στον κορμό ή στο πίσω παρμπρίζ
Η κάμερα οπίσθιας προβολής χρησιμοποιείται κυρίως κατά τη διαδικασία ανάδρομης κίνησης για να διευκολύνει τον οδηγό να συλλάβει την οπίσθια εικόνα και να επιτύχει τη λειτουργία υποβοήθησης στάθμευσης.
Κάμερα οπίσθιας θέσης από την Guangbao Technology.

5Ενσωματωμένο στην κάμερα.
Θέση εγκατάστασης: Δεν υπάρχει σταθερή θέση που να μπορεί να βρεθεί στο τιμόνι πάνω από τον εσωτερικό καθρέφτη οπίσθιας θέσης στον πυλώνα Α ή να ενσωματωθεί στην οθόνη προβολής οργάνων.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

Xiang Jian: Καινοτόμος Εφαρμογή της Κάμερας στο Ευφυές Κοκπίτ
Επιπλέον, ορισμένοι κατασκευαστές έχουν επεκτείνει από τα συστήματα DMS στα συστήματα παρακολούθησης επιβατών OMS, τα οποία μπορούν να αποτρέψουν αποτελεσματικά τα παιδιά της πίσω σειράς ή τα παιδιά που ξεχνιούνται στο αυτοκίνητο.

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
